Er HTQ700GL 5-akset CNC-brosaven rigtig til specialfremstilling af sten?

HTQ700GL5-akset CNC brosaver designet til stenbearbejdningsmaskiner, der har brug for mere fleksibilitet end en konventionel ligeskæring. Med CNC-styring, CAD-importprogrammering, justerbar skærehovedbevægelse og en kraftig svejset struktur, understøtter maskinen en række applikationer til stenskæring og formning.

Hvad kan HTQ700GL 5-akset CNC brosav gøre?

Ikke alle stenprojekter har en rektangulær kontur. Køkkenbordplader, toiletbordplader, arkitektoniske komponenter og dekorative stenstykker kan kræve vinklede kanter, buede profiler eller specialformede dele.

HTQ700GL understøtter en række skære- og profileringsoperationer, herunder:

1. Lige og vinklet skæring:Bearbejd stenplader og skær dele i passende vinkler.
2. Skræddersyet skæring:Fremstil runde, ovale, vifteformede, polygonale, diamantformede og andre uregelmæssige former.

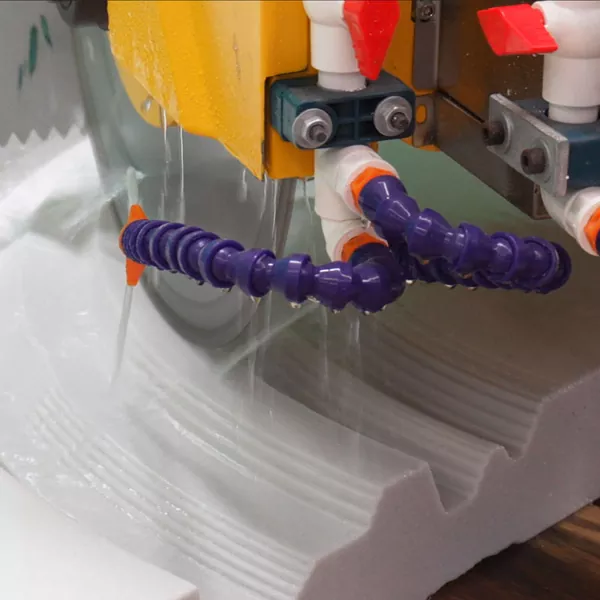

3. Buet profilering:Følg lige og buede konturer for passende dekorative stenkomponenter.
4. Rilleskæring:Skab lige, vinklede og gitteragtige riller til passende applikationer.
5. Affasning og kantformning:Brug justerbar skærehovedbevægelse for at opfylde forskellige designkrav.

Maskinspecifikationen viser C-aksens rotation fra 0 til 360 grader og A-aksens bevægelse fra 0 til 90 grader. Arbejdsbordet har et specificeret maksimalt vippeområde på 0 til 85 grader.

Disse bevægelsesområder giver fabrikanterne flere muligheder, når de planlægger specialarbejde. Den faktiske bearbejdningsevne afhænger af materialet, emnets dimensioner, klingekonfigurationen, værktøjet og den valgte skæremetode. Ved krævende eller usædvanlige opgaver skal du bede leverandøren om at bekræfte opsætningen og arrangere en prøveskæringstest.

Anvendelser i bordplade og stenfremstilling

Køkken og badeværelse bordplader

Bordpladeproduktion involverer ofte mere end dimensionering af en plade. Afhængigt af designet kan et job kræve vinklede kanter, vaskåbninger, vandhanehuller eller dræningsriller.

HTQ700GL understøtter skære- og profileringsoperationer. Med det valgfrie fræsertilbehør og passende værktøj kan maskinen også konfigureres til yderligere bearbejdningsopgaver, herunder fræsevask og vandhaneåbninger, afløbsriller og bordpladekanter. Polering kræver passende slibeskiver og værktøj.

For værksteder, der behandler både standard bordplader og brugerdefinerede designs, kan denne konfiguration hjælpe med at bringe flere passende operationer på én maskine. Bekræft det ekstra udstyr og det nødvendige værktøj før bestilling.

Bearbejdning af granit og marmor

Granit- og marmorværksteder håndterer ofte produkter med forskellige tykkelser, konturer og efterbehandlingskrav. HTQ700GL er velegnet til evaluering af applikationer såsom formede stenkomponenter, vinklede snit og dekorative profiler.

Det specificerede bladdiameterområde er 350 til 700 mm. Maksimal knivdiameter bør ikke behandles som maksimal skæredybde. Den opnåelige skæredybde og anbefalede arbejdsforhold afhænger af maskinens konfiguration, valgt kniv og materiale.

Tegl og Konstruktionssten

Storformatfliser og konstruerede stenprodukter kan kræve planlagte skærestier og specifikke kantbehandlinger. HTQ700GL bruger CNC-styring og CAD-importprogrammering til at understøtte programmerede operationer for passende materialer og deledesign.

Inden du behandler ukendte materialer, skal du bekræfte klingekompatibilitet, emnestøtte, fremføringsindstillinger og den påkrævede færdige kantkvalitet med leverandøren.

CAD import programmering og CNC drift

Programmering er en vigtig overvejelse, når et stenværksted håndterer forskellige deleformer og kundetegninger. En maskine med omfattende bevægelsesevne er mest nyttig, når operatører kan forberede de nødvendige skærebaner på en gentagelig måde.

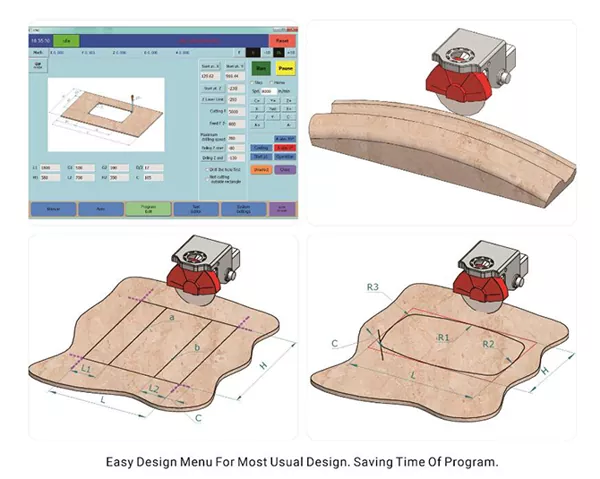

HTQ700GL bruger CNC kontrol og CAD import programmering. Dens produktdokumentation beskriver en touchscreen-grænseflade designet til at forenkle betjeningen og et system, der kan generere grafik fra indtastede data.

En typisk arbejdsgang involverer forberedelse af tegningen, import af kompatible CAD-data, kontrol af forarbejdningskravene, opsætning af materiale og værktøj og verifikation af jobbet, før den automatiske behandling begynder.

Denne tilgang er relevant for værksteder, der regelmæssigt modtager skræddersyede tegninger eller gentager produktionen af ​​lignende dele. Før du køber HTQ700GL5-akset CNC brosav, bekræfte de understøttede CAD-filformater, softwarekrav og operatørtræningsordninger.

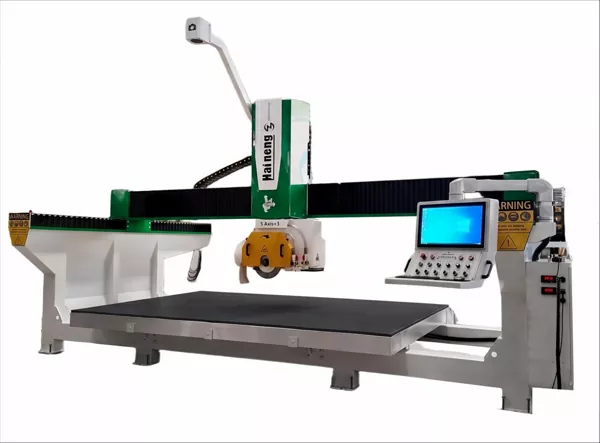

Kraftige struktur- og bevægelseskomponenter

Maskinkonstruktion er en anden faktor at overveje, når du vælger udstyr til almindelig produktion. HTQ700GL bruger en integreret stiv svejset struktur. Dens dokumenterede bevægelseskomponenter inkluderer lineære skinner, kugleskruer, skrueformet gearing, planetariske reduktionsanordninger med høj præcision og et servosystem.

Maskinen har en specificeret 22 kW hovedmotor og et hastighedsområde på 0 til 6.000 rpm. Samlet installeret maskineffekt er angivet til 33 kW.

Disse specifikationer giver et nyttigt udgangspunkt for at sammenligne udstyr. Skærehastighed, færdige kantkvalitet og produktionsoutput afhænger dog af faktorer som den valgte klinge, materialeegenskaber, skæredybde, fremføringsindstillinger og operatøropsætning.

HTQ700GL tekniske specifikationer

Følgende figurer er baseret på producentens produktdokumentation. Kejserlige konverteringer er omtrentlige.

Installationsnote:Overordnede dimensioner repræsenterer ikke den fulde driftsafstand, der kræves omkring maskinen. Bekræft elforsyning, adgang til stedet, gulvforhold, læsseplads, vedligeholdelsesafstand og installationskrav, før du forbereder værkstedet.

Er HTQ700GL den rigtige til dit værksted?

Den rigtige maskine afhænger af de job, dine kunder faktisk bestiller. Et værksted med fokus på rektangulære plader kan have andre krav end et, der regelmæssigt laver skræddersyede bordpladedele eller uregelmæssige stenprofiler.

HTQ700GL kan være værd at overveje, hvis din butik:

1. Behandler vinklede snit, buede konturer eller specialformede stendele.
2. Har brug for CNC-styring og CAD-importprogrammering til tegnebaseret arbejde.
3. Fungerer med granit, marmor, manipulerede sten, fliser eller andre kompatible byggematerialer.
4. Ønsker at evaluere valgfri fræseoperationer for passende bordpladeapplikationer.
5. Har den gulvplads og den elektriske kapacitet, der kræves til maskinen.

Før du træffer en købsbeslutning, skal du forberede flere repræsentative tegninger. Inkluder et standard skærejob, et vinklet snit og en uregelmæssig profil. Bed leverandøren om at bekræfte den passende konfiguration, værktøj og bearbejdningsmetode for hvert job.

Hvad skal du tjekke, før du anmoder om et tilbud

Materiale og tykkelse

Identificer de materialer, du bearbejder oftest, og giv både typiske og maksimale emnetykkelser. Forskellige materialer kan kræve forskellige klinger og arbejdsforhold.

Delens dimensioner og skærekrav

Del den sædvanlige længde, bredde, tykkelse, nødvendige vinkler og profildetaljer. Dette hjælper leverandøren med at vurdere, om maskinens kørsel og foreslåede konfiguration er passende.

Værktøj og valgfri funktioner

Angiv, om dine opgaver har brug for lige skæring, vinklet skæring, tilpassede profiler, riller, fræsning eller polering. Bekræft, hvilke funktioner der kræver ekstraudstyr i stedet for at antage, at hver operation er inkluderet i standardkonfigurationen.

Software og fabriksbetingelser

Giv repræsentative CAD-tegninger og bekræft kompatible filformater. Tjek også maskinadgang, tilgængelig installationsplads, elektriske krav og vedligeholdelsesgodkendelse.

Eftersalgssupport

Spørg om installationsvejledning, operatøruddannelse, reservedele, vedligeholdelsesdokumentation og teknisk support. Disse detaljer bør gennemgås sammen med maskinspecifikationerne og købsprisen.

Ofte stillede spørgsmål

Hvilke materialer kan HTQ700GL behandle?

Produktdokumentationen viser plader, fliser, marmor, kunststen, granit, cementprodukter og andre byggematerialer til passende skære- og formgivningsapplikationer. Bekræft kompatibilitet for dit specifikke materiale og tykkelse, før du bestiller.

Understøtter HTQ700GL vinklet skæring?

Ja. Den specificerede A-aksebevægelse er 0–90°, og C-aksens rotation er 0–360°. Arbejdsbordet har et specificeret maksimalt vippeområde på 0–85°. Bed leverandøren om at verificere den nødvendige konfiguration til dit påtænkte job.

Kan maskinen behandle synkeåbninger og afløbsriller?

Disse ekstra bearbejdningsopgaver kan understøttes med det valgfrie fræsertilbehør og passende værktøj. Bekræft vedhæftet fil, værktøjer og påkrævet konfiguration, når du anmoder om et tilbud.

Hvordan er maskinen programmeret?

Den angivne programmeringsmetode er CAD-import. Understøttede filformater og softwarekrav skal bekræftes med leverandøren.

Hvad er den maksimale knivdiameter?

Det specificerede bladdiameterområde er 350–700 mm, cirka 13,8–27,6 tommer. Dette tal angiver ikke i sig selv den maksimale skæredybde.

Hvor meget plads kræver maskinen?

De anførte overordnede mål er 5.800 × 3.400 × 3.600 mm. Der kan være behov for yderligere plads til materialehåndtering, drift, vedligeholdelse og sikker adgang. Anmod om et installationslayout, før du forbereder stedet.

Diskuter dine stenskæringskrav med Haineng

HTQ700GL5-akset CNC brosavkombinerer CNC-styring, CAD-importprogrammering, et 350–700 mm bladområde, justerbar skærehovedbevægelse og en integreret stiv svejset struktur. En valgfri fræserkonfiguration kan udvide dens anvendelse til yderligere passende bordbearbejdningsopgaver.

For at afgøre, om maskinen passer til dine produktionsbehov, skal du dele din materialetype, emnedimensioner, nødvendige operationer og repræsentative tegninger med Haineng. Leverandøren kan derefter hjælpe med at bekræfte den passende maskinkonfiguration og ekstraudstyr.

Anmod om et tilbud på HTQ700GL 5-akset CNC brosav
